產品描述
采用無縫不銹鋼管光纖保護設計， 管內填充進口石膏，有效保護光纖；通過先進的工藝控制來獲得較佳的光纖余長，確保光纜鋪設、使用過程中光纖不被外力損傷；
不銹鋼管式 OPGW 光纜結構具有較好的抗側壓和抗沖擊性能；精確設計光纜截面，保證了電纜的機械和電氣性能；
產品特性及應用
Ø OPGW 光纜是良導體地線和光纖通信的復合產品；

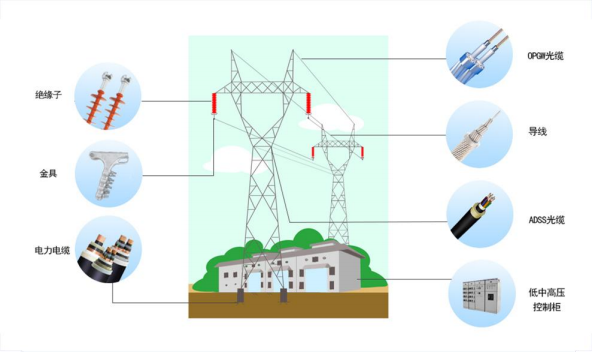

Ø 適用于 110kV 及以上高壓輸電線路,用于新建線路或替換原有的傳統地線，受
Ø 線路停電、安全等因素影響，多在新建線路上應用;
Ø 最大光纖容量可達到 144 芯；
Ø 光纜與常規架空地線的機械、電氣特性匹配性好,方便原有舊地線的更換和新建地線的設計和安裝 ;
Ø 0PGW 能夠話用不同雷暴等級的氣象條件,具備優良的防雷性能 ;
光學特性 |
|
|
|
|
|
| G.652D | G.655 | 50/125μm | 62.5/125μm |
衰減 | @850nm |
|
| ≤3.0 dB/km | ≤3.0 dB/km |
(+20℃) | @1300nm |
|
| ≤1.0 dB/km | ≤1.0 dB/km |
| @1310nm | ≤0.36 dB/km | ≤0.40 dB/km |
|
|
| @1550nm | ≤0.22 dB/km | ≤0.23dB/km |
|
|
帶寬(A級) | @850nm |
|
| ≥500 MHz·km | ≥200 MHz·km |
@1300nm |
|
| ≥1000 MHz·km | ≥600 MHz·km |
數值孔徑 |
|
| 0.200±0.015NA | 0.275±0.015NA |
光纜截止波長 | ≤1260nm | ≤1480nm |
|
|
結構參數 |
序號 | 項 目 | 單位 | 保證值 |
1 | 型 號 | / | OPGW-24B1-80[100;32.8] |
2 | 光纜結構形式 | 鋁包鋼 | 根數/直徑 | 1/2.4/20AS+5/2.4/20AS+12/2.4/20AS |
光單元 | 類型/根數/直徑 | 1/2.4 |
3 | 計算截面積 | 鋁管或不銹鋼管 | mm2 | 1.38 |
鋁包鋼 | mm2 | 81.38 |
總截面 | mm2 | 82.77 |
4 | 外層單線類型(鋁包鋼/鋁合金) | / | 鋁包鋼 |
5 | 外層單線直徑 | mm | 2.4 |
6 | 光纖類型 | 單模 | G652D |
7 | 光纖芯數 | 芯 | 24 |
8 | OPGW 成纜后的單盤單纖雙向平均衰減系數(1550nm) | dB/km | ≤0.21 |
9 | 外徑 | mm | 12.0 |
10 | 單位長度質量(含光纖質量) | kg/km | 560 |
11 | 額定拉斷力(RTS) | kN | 100 |
12 | 20℃直流電阻 | W/km | 1.0/48 |
13 | 允許短路電流容量 (40℃~200℃ ，0.25s) | kA2 ·s | 32.8 |
14 | 最高允許溫度 | 瞬 間 | ℃ | 200 |
持 續 | ℃ | 80 |
15 | 彈性模量 | GPa | 162.5 |
16 | 線膨脹系數 | 10-6/℃ | 12.7 |
17 | 最大允許拉力 | kN | 40.0 |
18 | 年平均運行張力 | kN | 25.0 |
19 | 最小允許彎曲半徑(動態) | mm | 300 |
20 | 最大允許安裝張力 | kN | 40 |
